一、工程概况
国家体育场地下室顶板变形缝区域约4000㎡,变形缝有三种类型:
1、混凝土结构之间留置的变形缝。
2、钢结构立柱与混凝土结构板之间留置的变形缝。
3、排水槽与混凝土板之间结合缝。
原采用SBS改性沥青卷材外贴式防水措施,不能满足该部位大伸缩变形量可达72mm的要求,导致雨后出现渗漏的问题。根据中国建筑设计研究院的设计方案,国家体育场有限责任公司多次组织有建筑、结构、防水及施工专家参加的论证会,终根据“因地制宜、按需选材”的原则,确定对变形缝区域采取“非固化橡化沥青材料+聚脲涂膜”进行复合增强,便于适应变形要求的防水设防措施。

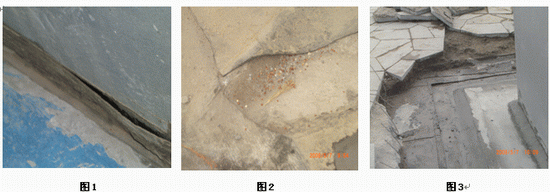

在确定变形缝区域防水维修时,现场顶板石材均已铺贴完成,为进行变形缝区域的防水维修,对相应部位的石材、混凝土保护层进行了拆除。从拆除后的情况检查来看,变形缝区域基层潮湿,原防水层空鼓、破损较多,卷材收头有张口现象(图1、图2、图3),有些部位未见到防水层。使变形缝区域重做防水及搭接交圈增加了难度。特别是在工期上,由于国家体育场要举行田径测试赛事,可用于施工的时间非常短。变形缝区域的防水施工,需在5月13日前全部完成。5月8日中午才确定方案,仅有5天半时间,完成如此众多的、技术非常复杂的变形缝防水施工,任务是非常艰巨的。
二、防水设计深化

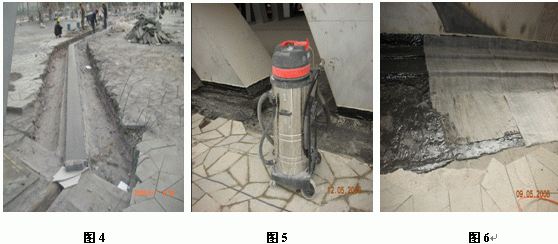

1、拆除变形缝区域石材面层与混凝土保护层(图4)。拆除变形缝外侧250mm范围内的卷材防水层及返至立面的卷材防水层。
2、清除基面松动、不牢固的水泥砂浆块与浮灰。对凹凸不平处进行修补、找平。
3、底层涂刮不小于3mm厚非固化橡化沥青防水材料,对易活动变形部位增厚4mm。非固化橡化沥青材料采
用专用设备挤压出料(图5)、刮涂法施工,在其表面覆盖一层特制单面复合丙纶无纺布的聚乙烯膜材作过渡层(图6)。
4、在过渡层表面涂刷2mm厚聚脲涂膜防水层。
5、在聚脲涂膜防水层上空铺一层卷材作隔离层,然后铺设刚性保护层。

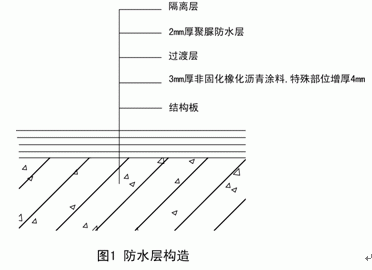

防水构造层次见(图7)
6、细部构造

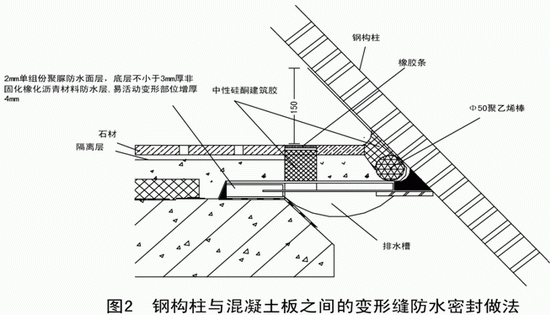

(1)钢结构立柱与混凝土板之间的变形缝部位均用非固化橡化沥青涂料嵌填。其余部位应按(图8)构造进行增强的防水密封处理。

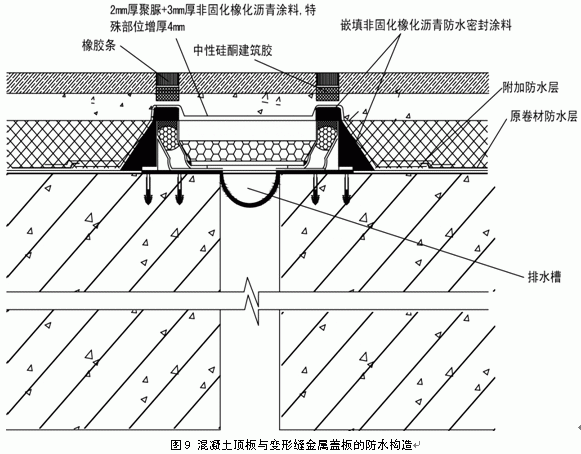

(2)混凝土顶板与变形缝金属盖板处新做防水层在转角部位增加非固化橡化沥青的厚度不小于4mm,以便于满足变形的特殊要求,对盖板连接缝处亦应进行增强的密封处理(图9)。
(3)穿防水层管线的根部,如有套管,在套管内外均须作防水密封处理。如护线管为不防水的螺纹管,应对管内作防水密封处理。

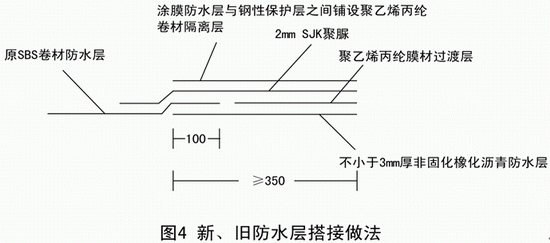

(4)变形缝外侧新作防水层与原卷材防水层的总搭接宽度不应小于350mm,原卷材防水层应直接压在新做的非固化橡化沥青防水层之上,其压接宽度不应小于100㎜(图10)。
(5)遇有特殊部位,由现场有关方面商定后,进行特殊的复合增强处理。
三、材料介绍
1、面层聚脲防水材料,选用北京森聚柯高分子材料有限公司生产的SJK590手刷聚脲。
(1)聚脲防水材料的主要性能特点
l 柔性好、延伸率大,能适应变形。
l 与丙纶无纺布覆面聚乙烯膜材有良好的粘结性,有优异的气密性、防水性。
l 配方经调整后固化时间短,能满足本工程工期紧的要求。
l 可采用刷涂或滚涂施工,操作简便。
l 本产品固化后无毒、无味,符合环保要求。
(2)聚脲防水材料的主要性能指标应符合表1的要求。
表1 SJK590聚脲防水材料的主要性能指标
组分 |
Pua |
物理状态 |
粘稠液体 |
颜色 |
黑色、墨绿、褐色 |
密度,g/ cm3 |
1.0±0.1 |
表干h |
2-6 |
实干,mm/24小时 |
2 |
断裂伸长率,%,GB/T528 |
>400 |
拉伸强度, MPa, GB/T528 |
4.0~7.0 |
不透水性,0.3 MPa,30min |
不透水 |
施工温度 |
+5 C0~+40 C0 |
使用温度/Using tempreture |
-40 C0~+90 C0 |
抗紫外线,ASTM,G26,2000/h |
良好 |
耐化学腐蚀(酸、碱、盐)GB19250 |
良好 |
环保性能GB50325 |
符合 |
长期耐水浸泡 |
良好 |
2、底层非固化橡化沥青防水材料,选用北京星瑞倍斯特公司提供的韩国产品。
(1)性能特点
A、由胶粉、改性沥青和特种添加剂制成的粘弹性胶状体,与各种建筑材料均能粘结,永不固化,自愈性强,便于形成有效的防水密封层,有利于杜绝渗水、漏水、窜水现象。
B、延伸率大,特别能适应变形量大的基层进行防水密封处理。
C、固体含量高,不含溶剂,环保安全。
(2)主要技术性能指标应符合表2的要求。
表2 非固化橡化沥青材料的主要技术性能指标
序号 |
项目 |
标准指标 |
企业标准 |
1 |
固体含量(%) |
≥45 |
99 |
2 |
不透水性 |
0.10MPa,30min不渗水 |
0.10MPa,30min不渗水 |
3 |
粘结强度(MPa) |
≥0.30 |
≥0.30 |
4 |
耐热性 |
800C无流淌、滑动、滴落 |
800C无流淌、滑动、滴落 |
5 |
低温柔度,0C |
-15 |
-20 |
6 |
延伸性(mm) |
无处理 |
≥6.0 |
31 |
|
|
|
|
|
3、非固化橡化沥青涂膜防水层与聚脲防水层之间铺设一道过渡层,
过渡层选用秦皇岛松岩建材有限公司特制生产的单面复合丙纶无纺布的聚乙烯膜材。
4、在聚脲涂膜防水层与刚性保护层之间铺设一道隔离层,隔离层选用秦皇岛松岩建材有限公司生产的聚乙烯丙纶卷材。
国家体育场变形缝区域防水采用上述技术方案,由专业防水队伍施工。在有关方面的共同努力下,按期完成了任务,经蓄水(图11)和雨后检验均无渗漏,达到了予期的结果。
四、几点启示 >
1、特殊工程特定部位的防水,应采取特殊的有效的设防措施。国
家体育场这种鸟巢式的建筑,在世界建筑史上尚属首例,在同一个建筑物中变形缝数量之多,变形缝形式之不同,变形缝的变形量之大,也是不多见的。但在原防水设防措施中,主要靠SBS改性沥青卷材外贴,没有遵循“因地制宜、按需选材”的原则,根据该工程特点,采用可以适应大变形量的防水材料和复合增强的防水做法,其结果导致渗漏,就在所难免了。
2、变形缝防水在材料选用上,应满足密封防水、适应变形的要求,多种材料复合使用时,还应考虑各种材料的相容性,合理搭配。2008年5月2日国家体育场变形缝区域防水专家论证会上,将原设计的2.5mm厚聚氨酯防水层,增加了底层不小于3mm厚的非固化型橡化沥青材料。后来由于工期紧,又将单组分聚氨酯涂膜改为快速固化的涂刷聚脲。在两种材料的防水层之间,增加一道单面复合丙纶无纺布的聚乙烯膜材作过渡层。这一方案的调整与完善,不是随意的,是有关专家经过深思熟虑,充分考虑本工程的特点、所选材料的特性而提出来的,是非常科学的。底层非固化橡化沥青涂层,薄处不小于3mm厚,变形较大的部位不小于7mm厚,形成一层可长期不固化的、可滑移的、密封的防水层。过渡层采用单面复合丙纶无纺布的聚乙烯膜材,对非固化橡化沥青防水层具有一定的约束力,同时由于所选用的复合丙纶聚乙烯膜材,其胶断裂伸长率大于400%,完全满足延伸、变形的要求。过渡层上的2mm厚聚脲涂层,其断裂伸长率大于400%,既是对非固化橡化沥青防水层的保护,又是一道独立防水层。两种材料,材性不同,但通过合理的配合与过渡,充分发挥了多种材料各自的优势,形成了一个有效的、密封的、适应大变形量部位的防水层,其优点还将在工程使用中逐步得到证实。
3、工程质量的保证离不开合理的工期。国家体育场变形缝区域防水方案5月8日上午才定下来,要求5月13日全部完成。如果是一般的地面或屋面防水,4000㎡左右的工程量算不了什么,但是国家体育场变形缝区域防水,是特殊工程的特殊部位,采取多种材料复合防水,结构复杂,节点多样,施工难度大,技术水平要求高的情况下,5天半时间完成施工,任务是非常艰巨的。尽管有关方面采取了许多的措施,来保证质量,但还是出现了一些因工期紧造成的问题。一是正常的施工程序被打乱了,部分防水基层没有具备防水施工条件,就不得不进行防水施工。二是熟练的防水工人保证不了。国家体育场变形缝区域的防水施工,一个熟练的技术工人,每天完成的工程量5㎡左右。在奥运前北京地区都在抢工期进度、防水技术工比较短缺的情况下,立即组织150多名的技术熟练的防水工,难度也是比较大的。因此在实际施工时,一些非熟练的防水技术工人也进场施工了,在质量把关上留下隐患。施工人员多,单个独立作业多,施工面也很分散,技术与质量靠专职监理、质检员的检查监督,力量是远远不够的。三是防水施工所需的机器设备不能满足进度要求。非固化橡化沥青材料需要专用设备现场予热搅拌,供应商提供的三台设备仅满足30名施工人员的用料,其它人员的施工用料只能靠现场明火加温,既不能有效的控制加热温度、保证非固化橡化沥青材料处于佳状态,又对现场安全管理、文明施工造成影响。
如果国家体育场变形缝渗漏水,能及早发现、及早制定方案、及早进入施工,不至于原本应精工细作的活,变得火急火燎,那么结果会更为理想。
